Smart Meter EESM37
A planta energética digital da sua empresa começa com o Smart Meter EESM37, um dispositivo IoT da Expert Energy projetado para integrar, em tempo real, as medições de energia elétrica dos principais pontos da instalação.
Características técnicas
Instalação fácil para integrar as medições da planta energética:
- Alimentação 85~265VCa 60hz
- Precisão <1%
- Estrutura ABS resistente
- Instalação por fixação DIN
- Conexão encaixe borne
- Antena integrada
- Display cristal
- Botões integrado
- Sensores de temperatura para 4 níveis

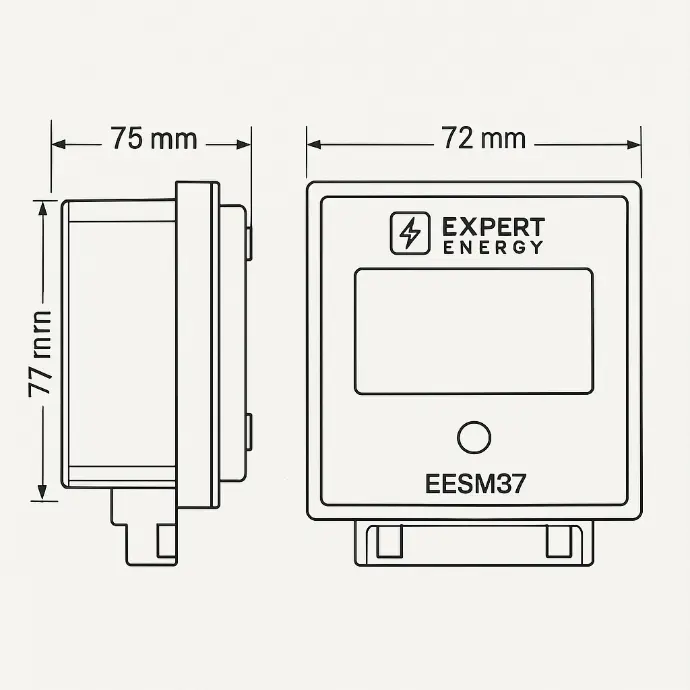

Estrutura
Recursos

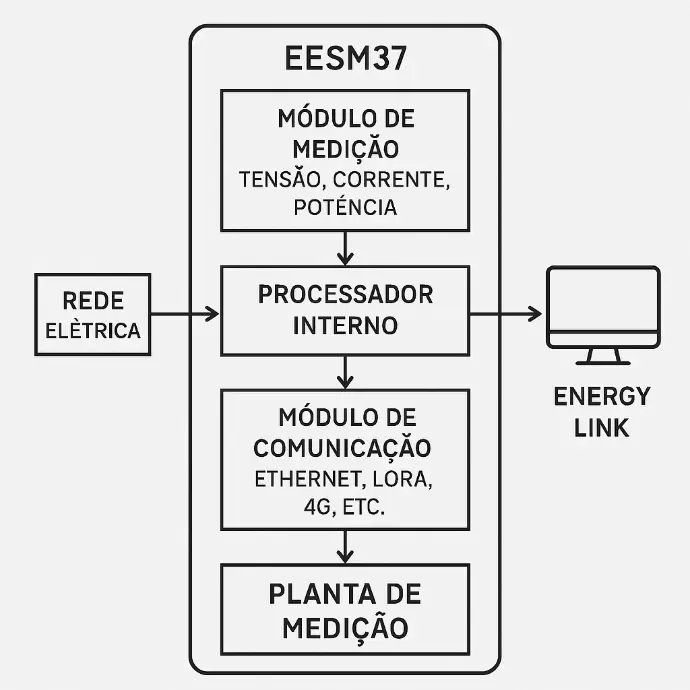

IoT Smart Meter EESM37 da Expert Energy soluções para integrar uma planta energética inteligente com destaque para sua modularidade e conectividade:
Coleta de Dados em Tempo Real
O EESM37 realiza medições precisas de grandezas elétricas (tensão, corrente,
potência, fator de potência e frequência, harmônica de tensão e corrente, temperatura, anglo de fase e corrente, sequencia tensão e corrente, DI e DO) com atualização instantânea via
protocolos industriais como Modbus RS-485, Profibus e outros.
Conectividade Flexível
A modularidade do sistema permite comunicação fluida com a plataforma Energy Link, utilizando tecnologias como:
- LoRa: cobertura ampla e baixo consumo;
- 4G: conectividade móvel para ambientes descentralizados;
- Ethernet: rede cabeada de alta confiabilidade.
Integração com Gateway Inteligentes
Por meio dos gateways GT202 e GT204, os dados coletados são processados, criptografados e enviados para a nuvem, possibilitando:
- Supervisão energética centralizada;
- Análise de performance;
- Alarmes e relatórios automatizados.
Modularidade para Qualquer Tipo de Planta
Seja em ambientes industriais, comerciais ou de geração de
energia, a arquitetura aberta e escalável do EESM37 permite ampliar a rede de
monitoramento conforme a necessidade da planta, sem interferir nos sistemas
existentes.

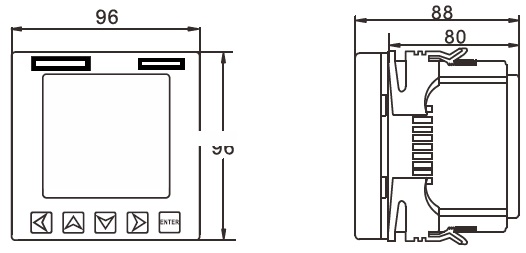

Smart Meter PSM7500
IoT Smart Meter PSM7500 modelo robusto para integrar medições da planta energética inteligente com destaque para sua modularidade e conectividade:
Coleta de Dados em Tempo Real
O EESM37 realiza medições precisas de grandezas elétricas (tensão, corrente, potência, fator de potência e frequência, harmônica de tensão e corrente, temperatura, anglo de fase e corrente, sequencia tensão e corrente, DI e DO) com atualização instantânea via protocolos industriais como Modbus RS-485, Profibus e outros.
Medição de energia
O Analisador de Qualidade de Energia PMS7500 utiliza um microprocessador avançado e tecnologia de processamento digital de sinais. Integra funções abrangentes de medição de energia trifásica, exibição, acumulação de energia, análise de qualidade de energia, alarme de falha, entrada digital, saída de relé e comunicação em rede. Com forte capacidade contra interferências, ele ainda pode operar de forma estável em locais com forte interferência eletromagnética.
Conectividade Flexível
A modularidade do sistema permite comunicação fluida com a plataforma Energy Link, utilizando tecnologias como:
- LoRa: cobertura ampla e baixo consumo;
- 4G: conectividade móvel para ambientes descentralizados;
- Ethernet: rede cabeada de alta confiabilidade.
Integração com Gateway Inteligentes
Por meio dos gateways GT202 e GT204, os dados coletados são processados, criptografados e enviados para a nuvem, possibilitando:
- Supervisão energética centralizada;
- Análise de performance;
- Alarmes e relatórios automatizados.
Funções de operação
- Medição de tensão trifásica de linha, corrente trifásica, tensão de sequência positiva/negativa, corrente de sequência positiva/negativa, potência ativa/reativa, energia ativa/reativa, fator de potência, frequência e outros 30 tipos de parâmetros básicos.
- Mede e exibe o fator de potência médio mensal, compreendendo com precisão o uso da potência reativa mensal.
- Estatísticas de potência bidirecional de quatro quadrantes de nível 0,5S e estatísticas multi-tarifas.
- Estatística de demanda e registro de tempo máximo de operação e carga.
- Cinquenta registros de elevação, afundamento e interrupções de tensão podem ser registrados.
- Suporta até 63 cálculos harmônicos, cálculo da taxa de distorção harmônica total, taxa de desequilíbrio e cálculo do fator K de corrente.
- Cálculo de valores de cintilação de curto e longo prazo de tensão e extremos de flutuação
- Interface RS485 padrão de 1 canal, protocolo Modbus, módulo de comunicação Profibus-DP escalável
- DI expansível de 4 saídas
- DO expansível de 4 saídas
- Estatísticas de energia elétrica de múltiplas tarifas: 4 tipos de tarifas, 2 conjuntos de tabelas de fuso horário, 2 conjuntos de tabelas de intervalo de tempo
- Saída analógica expansível de 4-20 mA unidirecional
- Saída de pulso ativa do coletor de acoplador óptico passivo unidirecional expansível
- Entrada de temperatura PT100 unidirecional expansível.
- Tensão de 256 pontos/ciclo, amostragem de corrente, alta precisão de medição.
- Tela LCD grande de 160x160, display com micro-retroiluminação, amplos ângulos de visão e bom efeito visual em ambientes com muita luz.
Smart Meter PSM7300
IoT Smart Meter PSM7500 modelo robusto para integrar medições da planta energética inteligente com destaque para sua modularidade e conectividade:
Coleta de Dados em Tempo Real
O EESM37 realiza medições precisas de grandezas elétricas (tensão, corrente, potência, fator de potência e frequência, harmônica de tensão e corrente, temperatura, anglo de fase e corrente, sequencia tensão e corrente, DI e DO) com atualização instantânea via protocolos industriais como Modbus RS-485, Profibus e outros.
Medição de energia
O Analisador de Qualidade de Energia PMS7300 utiliza um microprocessador avançado e tecnologia de processamento digital de sinais. Integra funções abrangentes de medição de energia trifásica, exibição, acumulação de energia, alarme de falha, entrada digital, saída de relé e comunicação em rede. Com forte capacidade contra interferências, ele ainda pode operar de forma estável em locais com forte interferência eletromagnética.
- A diferencia entre o modelo PSM7500 e o PSM7300 é a função de qualidade de energia.
Conectividade Flexível
A modularidade do sistema permite comunicação fluida com a plataforma Energy Link, utilizando tecnologias como:
- LoRa: cobertura ampla e baixo consumo;
- 4G: conectividade móvel para ambientes descentralizados;
- Ethernet: rede cabeada de alta confiabilidade.
Integração com Gateway Inteligentes
Por meio dos gateways GT202 e GT204, os dados coletados são processados, criptografados e enviados para a nuvem, possibilitando:
- Supervisão energética centralizada;
- Análise de performance;
- Alarmes e relatórios automatizados.
Funções de operação
- Medição de tensão trifásica de linha, corrente trifásica, tensão de sequência positiva/negativa, corrente de sequência positiva/negativa, potência ativa/reativa, energia ativa/reativa, fator de potência, frequência e outros 30 tipos de parâmetros básicos.
- Mede e exibe o fator de potência médio mensal, compreendendo com precisão o uso da potência reativa mensal.
- Estatísticas de potência bidirecional de quatro quadrantes de nível 0,5S e estatísticas multi-tarifas.
- Estatística de demanda e registro de tempo máximo de operação e carga.
- Cinquenta registros de elevação, afundamento e interrupções de tensão podem ser registrados.
- Distorção harmônica total, taxa de desequilíbrio.
- Cálculo de valores de cintilação de curto e longo prazo de tensão e extremos de flutuação
- Interface RS485 padrão de 1 canal, protocolo Modbus, módulo de comunicação Profibus-DP escalável
- DI expansível de 4 saídas
- DO expansível de 4 saídas
- Estatísticas de energia elétrica de múltiplas tarifas: 4 tipos de tarifas, 2 conjuntos de tabelas de fuso horário, 2 conjuntos de tabelas de intervalo de tempo
- Saída analógica expansível de 4-20 mA unidirecional
- Saída de pulso ativa do coletor de acoplador óptico passivo unidirecional expansível
- Entrada de temperatura PT100 unidirecional expansível.
- Tensão de 256 pontos/ciclo, amostragem de corrente, alta precisão de medição.
- Tela LCD grande de 160x160, display com micro-retroiluminação, amplos ângulos de visão e bom efeito visual em ambientes com muita luz.
